Jak zaprojektować wieżę absorpcyjną?
Jako renomowany dostawca wież absorpcyjnych byłem na własne oczy świadkiem kluczowej roli, jaką te konstrukcje odgrywają w różnych procesach przemysłowych. Wieża absorpcyjna jest kluczowym elementem oczyszczania gazów, separacji chemicznej i ochrony środowiska. Na tym blogu podzielę się swoimi spostrzeżeniami na temat skutecznego projektowania wieży absorpcyjnej, zapewniającej optymalną wydajność i efektywność.
Zrozumienie podstaw wież absorpcyjnych
Przed przystąpieniem do procesu projektowania należy koniecznie zrozumieć, czym jest wieża absorpcyjna i jak działa. Wieża absorpcyjna to pionowa kolumna, w której mieszanina gazów styka się z ciekłym rozpuszczalnikiem. Rozpuszczalnik selektywnie absorbuje określone składniki gazu, oddzielając je od reszty mieszaniny. Proces ten jest szeroko stosowany w takich gałęziach przemysłu jak petrochemiczny, farmaceutyczny i inżynieria środowiska.
Konstrukcja wieży absorpcyjnej zależy od kilku czynników, w tym rodzaju stosowanego gazu i cieczy, pożądanej wydajności separacji oraz warunków pracy. Przyjrzyjmy się tym czynnikom bardziej szczegółowo.
Krok 1: Zdefiniuj wymagania procesu
Pierwszym krokiem w projektowaniu wieży absorpcyjnej jest jasne określenie wymagań procesu. Obejmuje to identyfikację mieszaniny gazów, która ma być poddana obróbce, składników docelowych, które mają zostać zaabsorbowane, oraz wymaganej czystości oczyszczonego gazu. Dodatkowo należy określić natężenie przepływu gazu i cieczy, a także temperaturę i ciśnienie robocze.
Na przykład, jeśli projektujesz wieżę absorpcyjną do usuwania dwutlenku węgla ze strumienia gazów spalinowych, musisz znać stężenie dwutlenku węgla w spalinach, pożądaną skuteczność usuwania i natężenie przepływu gazów spalinowych. Parametry te posłużą jako podstawa do kolejnych etapów projektowania.
Krok 2: Wybierz odpowiedni rozpuszczalnik
Wybór rozpuszczalnika ma kluczowe znaczenie przy projektowaniu wieży absorpcyjnej. Rozpuszczalnik powinien charakteryzować się wysokim powinowactwem do docelowych składników mieszaniny gazowej, być stabilny chemicznie i mieć niską lotność. Ponadto rozpuszczalnik powinien być niekorozyjny, nietoksyczny i opłacalny.
Typowe rozpuszczalniki stosowane w procesach absorpcji obejmują wodę, aminy i rozpuszczalniki fizyczne. Na przykład do usuwania kwaśnych gazów, takich jak siarkowodór i dwutlenek węgla, często stosuje się aminy ze względu na ich wysoką zdolność absorpcji i selektywność.
Krok 3: Określ typ wieży
Dostępnych jest kilka rodzajów wież absorpcyjnych, każdy ma swoje zalety i wady. Najpopularniejsze typy obejmują wieże z wypełnieniem, wieże z tacami i wieże natryskowe.
- Zapełnione Wieże: Wieże z wypełnieniem są wypełnione materiałami opakowaniowymi, takimi jak opakowania losowe lub opakowania strukturalne. Uszczelnienie zapewnia dużą powierzchnię kontaktu gaz-ciecz, usprawniając proces absorpcji. Wieże z wypełnieniem nadają się do zastosowań o niskim lub umiarkowanym natężeniu przepływu gazu i cieczy oraz o wysokich wymaganiach dotyczących separacji.
- Wieże Tacowe: Wieże z tacami składają się z szeregu tac ułożonych pionowo wewnątrz wieży. Gaz i ciecz przepływają przez tace, gdzie następuje transfer masy. Wieże z półkami są bardziej odpowiednie do zastosowań, w których występują duże natężenia przepływu gazu i cieczy i mogą obsługiwać większe wahania w natężeniach przepływu w porównaniu do wież z wypełnieniem.
- Wieże natryskowe: Wieże natryskowe wykorzystują dysze do rozpylania ciekłego rozpuszczalnika do strumienia gazu. Krople rozpuszczalnika zapewniają dużą powierzchnię kontaktu gaz-ciecz. Wieże natryskowe mają prostą konstrukcję i są często używane do zastosowań, w których gaz zawiera cząstki stałe lub gdy wymagany jest wysoki stosunek cieczy do gazu.
Wybór typu wieży zależy od takich czynników, jak natężenie przepływu gazu i cieczy, wymagana skuteczność separacji oraz charakter gazu i cieczy.
Krok 4: Oblicz wymiary wieży
Po wybraniu typu wieży kolejnym krokiem jest obliczenie wymiarów wieży. Obejmuje to określenie średnicy i wysokości wieży.
Średnicę wieży oblicza się na podstawie natężenia przepływu gazu i cieczy oraz dopuszczalnej prędkości gazu w wieży. Większa prędkość gazu może prowadzić do zalania, co zmniejsza skuteczność absorpcji. Dlatego prędkość gazu powinna być utrzymywana w bezpiecznym zakresie.
Wysokość wieży jest określana na podstawie liczby jednostek transferowych (NTU) i wysokości jednostki transferowej (HTU). NTU reprezentuje trudność procesu separacji, podczas gdy HTU jest powiązany z wydajnością przenoszenia masy w wieży. Wysokość wieży można obliczyć za pomocą następującego wzoru:
[H = NTU\razy HTU]
Krok 5: Zaprojektuj komponenty wewnętrzne
Oprócz płaszcza wieży wieża absorpcyjna ma również kilka elementów wewnętrznych, takich jak podpory wypełniające, dystrybutory i eliminatory mgły.
- Wsparcie pakowania: Jeśli używana jest wieża z wypełnieniem, wymagane są podpory do pakowania, aby utrzymać materiał opakowaniowy na miejscu. Podpory uszczelnienia powinny być zaprojektowane tak, aby umożliwiały równomierny przepływ gazu i cieczy przez uszczelnienie.
- Dystrybutorzy: Rozdzielacze służą do równomiernego rozprowadzania ciekłego rozpuszczalnika w przekroju wieży. Dobrze zaprojektowany dystrybutor jest niezbędny do zapewnienia skutecznego kontaktu gaz-ciecz.
- Eliminatory mgły: Na szczycie wieży zainstalowano eliminatory mgły, które usuwają krople cieczy uwięzione w strumieniu gazu. Pomaga to zapobiegać utracie rozpuszczalnika i zanieczyszczeniu środowiska.
Krok 6: Weź pod uwagę bezpieczeństwo i konserwację
Bezpieczeństwo i konserwacja są ważnymi aspektami konstrukcji wieży absorpcyjnej. Wieżę należy zaprojektować tak, aby wytrzymała ciśnienie i temperaturę roboczą oraz należy zainstalować odpowiednie zabezpieczenia, takie jak ciśnieniowe zawory nadmiarowe i systemy awaryjnego wyłączania.
Ponadto wieża powinna być zaprojektowana tak, aby była łatwa w utrzymaniu. Należy zapewnić włazy dostępowe, włazy i okna inspekcyjne umożliwiające regularną kontrolę i czyszczenie wieży oraz jej wewnętrznych elementów.
Krok 7: Oceń wydajność
Po ukończeniu projektu należy ocenić wydajność wieży absorpcyjnej. Można tego dokonać za pomocą symulacji komputerowych lub testów na skalę pilotażową. Wyniki symulacji lub testów można wykorzystać do weryfikacji projektu i wprowadzenia niezbędnych korekt.
W niektórych przypadkach może być konieczne porównanie wydajności różnych konstrukcji wież lub warunków pracy, aby zoptymalizować proces absorpcji.
Powiązane wieże w branży

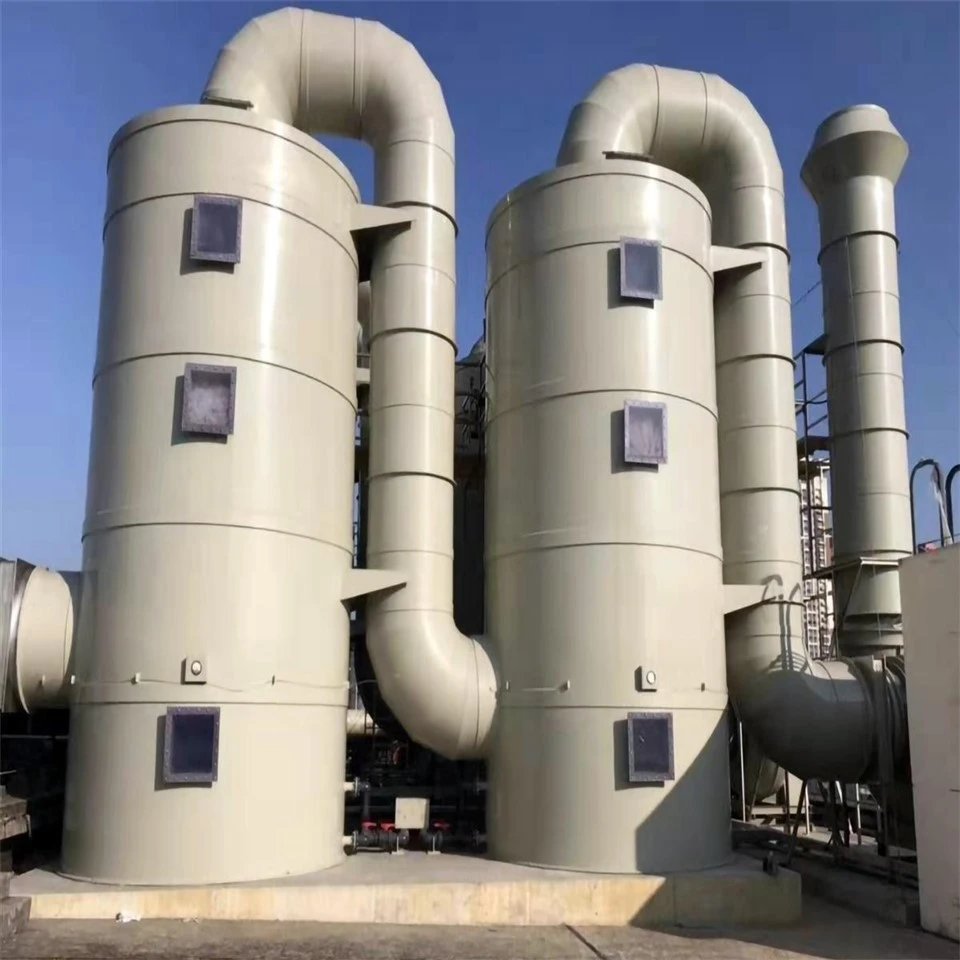

Oprócz wież absorpcyjnych istnieją inne typy wież stosowanych w procesach przemysłowych. Na przykład kolumna odpędowa służy do usuwania zaabsorbowanych składników z rozpuszczalnika, umożliwiając ponowne użycie rozpuszczalnika. Wieża filtracyjna służy do usuwania cząstek stałych ze strumienia gazu lub cieczy. Wieża regeneracyjna służy do regeneracji rozpuszczalnika po absorpcji.
Wniosek
Projektowanie wieży absorpcyjnej jest złożonym procesem, który wymaga dokładnego zrozumienia wymagań procesu, właściwości gazu i cieczy oraz zasad przenoszenia masy. Postępując zgodnie z krokami opisanymi w tym blogu, możesz zaprojektować wieżę absorpcyjną, która spełni Twoje specyficzne potrzeby i zapewni optymalną wydajność.
Jeśli szukasz wieży absorpcyjnej lub potrzebujesz pomocy w procesie projektowania, zachęcam do skontaktowania się z nami. Nasz zespół ekspertów posiada szerokie doświadczenie w projektowaniu i produkcji wież absorpcyjnych i może zapewnić rozwiązania dostosowane do Twoich wymagań. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję na temat zamówień i projektowania.
Referencje
- Perry, RH i Green, DW (1997). Podręcznik inżynierów chemików Perry'ego . McGraw-Wzgórze.
- Treybala, RE (1980). Masa - Operacje transferu. McGraw-Wzgórze.
- Sinnott, Karolina Południowa (2005). Inżynieria chemiczna Coulsona i Richardsona: tom 6 - Projektowanie inżynierii chemicznej. Elsevier.
