W przypadku branż wymagających niezawodnego-zaopatrzenia w tlen na miejscu położenie geograficzne nie powinno stanowić ograniczenia. Jednakże tradycyjne urządzenia do wytwarzania tlenu często doświadczają znacznego pogorszenia wydajności podczas pracy na dużych wysokościach. Wyzwanie jest jasne: wraz ze wzrostem wysokościspadek gęstości, ciśnienia i temperatury powietrza, bezpośrednio wpływając na masowy przepływ powietrza do układu i efektywność procesu separacji rdzenia.
Generatory tlenu VPSA (adsorpcja zmiennociśnieniowa) firmy GNEE pokonały te bariery dzięki ukierunkowanym przełomom inżynieryjnym, dostarczając stały tlen o wysokiej-czystości z poziomu morza na wysokości przekraczające 4000 metrów.
W tym artykule omówiono kluczowe innowacje technologiczne, które zapewniają bezkompromisową wydajność w każdym terenie.
Wyzwanie-wysokościowe: dlaczego standardowe systemy zawodzą
Na dużych wysokościach podstawowe warunki pracy separacji powietrza zmieniają się dramatycznie:
Zmniejszona gęstość powietrza:Niższe ciśnienie atmosferyczne oznacza mniej cząsteczek tlenu na metr sześcienny wlotowego powietrza. Standardowa sprężarka poruszająca się na stałetompowietrza będzie zatem przetwarzać niższąmasatlenu, co prowadzi do poważnego spadku zdolności produkcyjnej, jeśli nie zostanie zrekompensowane.
Niższa efektywność rozpraszania ciepła:Rzadsze powietrze zmniejsza skuteczność chłodzenia grzejników i-chłodzonych powietrzem wymienników ciepła, powodując, że krytyczne komponenty, takie jak sprężarki i pompy próżniowe, nagrzewają się, co stwarza ryzyko przegrzania i skrócenia żywotności.
Zmieniona dynamika adsorpcji:Proces adsorpcji zmiennociśnieniowej jest precyzyjnie dostosowany do określonych stosunków ciśnień. Niższe ciśnienie otoczenia na wysokości zakłóca tę równowagę, wpływając na zdolność sita zeolitowego do skutecznej adsorbcji azotu, zagrażając zarównoczystość tlenu i stopień odzysku.
Podstawowe przełomy technologiczne w zakresie możliwości dostosowania się do wysokości
Aby sprostać tym wyzwaniom, inżynierowie GNEE zintegrowali pakiet technologii adaptacyjnych z naszymi systemami VPSA.
1. Inteligentny system kompensacji masy powietrza
Istotą adaptacji wysokościowej jest zapewnienie stałego masowego przepływu powietrza do zbiorników adsorbera.
Turbodmuchawy o zmiennej-przetwornicy częstotliwości (VFD):Zamiast sprężarek o stałej-prędkości, systemy GNEE wykorzystują-wysokowydajne turbodmuchawy VFD. Zintegrowany system sterowania, zasilany czujnikami ciśnienia otoczenia,automatycznie zwiększa prędkość obrotową dmuchawyzasysać większą objętość powietrza, kompensując w ten sposób niższą gęstość i utrzymując wymaganąmasowe natężenie przepływucząsteczek tlenu.
Precyzyjne łopatki prowadzące wlot:W połączeniu z przetwornikami VFD regulowane wlotowe łopatki kierujące optymalizują wydajność aerodynamiczną sprężarki przy zmiennych ciśnieniach wlotowych, zapobiegając wzrostom i zapewniając stabilną-energooszczędną pracę.
2. Zaawansowane zarządzanie temperaturą na-wysokościach
Zapobieganie przegrzaniu ma kluczowe znaczenie dla niezawodności w środowiskach z rozrzedzonym-powietrzem.
Nadwymiarowe i wysokowydajne-systemy chłodzenia:Projektujemy systemy zwiększe,-żebrowane wymienniki ciepłaktóre maksymalizują powierzchnię rozpraszania ciepła w powietrzu o-gęstości. W przypadku zastosowań krytycznych integrujemypłytowe wymienniki ciepłaz chłodzeniem wodnym w-zamkniętym obiegu, eliminującym zależność od powietrza otoczenia w zakresie głównego chłodzenia.
Inteligentne sterowanie wentylatorem:Wentylatory chłodzące są wyposażone we własne VFD. System dynamicznie dostosowuje prędkość wentylatora na podstawie-danych o temperaturze w czasie rzeczywistym z wielu punktów, zapewniając odpowiednie chłodzenie i minimalizując pasożytnicze zużycie energii.
3. Adaptacyjna kontrola procesu i optymalizacja złoża sita
Sam proces adsorpcji musi zostać ponownie skalibrowany pod kątem wysokości.
Dynamiczna regulacja ciśnienia i czasu cyklu:Opatentowany algorytm sterowania automatycznie dostosowuje wartości zadane ciśnienia roboczego systemu i czas cykli adsorpcji/regeneracji. Kompensuje to zmienione różnice ciśnień, zapewniając optymalną pracę sita zeolitowegodocelowa czystość tlenu (np. 90-95%)i wysoki stopień odzysku tlenu.
Dostosowane formuły pakowania sitowego:W przypadku projektów obejmujących stałą instalację-na dużych wysokościach optymalizujemy połączenie i nakładanie warstwzeolitowe sita molekularneoraz środki osuszające specjalnie dla środowiska o niższym-ciśnieniu, poprawiające kinetykę i wydajność adsorpcji już na etapie projektowania.
4. Obniżanie wartości znamionowych i wzmacnianie komponentów
Standardowe komponenty są poddawane różnym obciążeniom na wysokościach.
Wysokość-Obniżone wartości silników i napędów:Wszystkie silniki i napędy elektryczne dobierane są z marginesem mocy uwzględniającym zmniejszoną wydajność chłodzenia na dużych wysokościach, zapewniając ich pracę w bezpiecznych zakresach temperatur przy pełnym obciążeniu.
Solidne oprzyrządowanie:Czujniki ciśnienia, zawory i elementy sterujące są przystosowane do rozszerzonego wymaganego zakresu, od warunków próżni sub{0}}do atmosfery po podwyższone współczynniki sprężania wymagane w-miejscach położonych na dużych wysokościach.
Porównanie wydajności: wersja standardowa i wysokość-dostosowana VPSA
| Parametr | Standardowy VPSA (na 3000 m) | Wysokość GNEE-Dostosowana VPSA (na wysokości 3000 m) |
|---|---|---|
| Wydajność wyjściowa tlenu | Może spaść o 25-35% | Utrzymuje 100% pojemności znamionowej |
| Czystość tlenu | Może stać się niestabilny lub ulec degradacji | Konsekwentnie utrzymuje określoną czystość (np. 93%) |
| Stabilność systemu | Ryzyko alarmów przegrzania i wyłączeń | Stabilna praca z kontrolowaną temperaturą podzespołów |
| Efektywność energetyczna | Wydajność (kWh/Nm3 O₂) znacznie się pogarsza | Zoptymalizowana kontrola pozwala zachować wydajność bliską-projektowi |
| Podejście projektowe | Jeden-rozmiar-pasuje-wszystkim | Wstępnie-skonfigurowany i przetestowany pod kątem określonych zakresów wysokości |
Przykład: system GNEE w kopalni na płaskowyżu o wysokości 3800 m

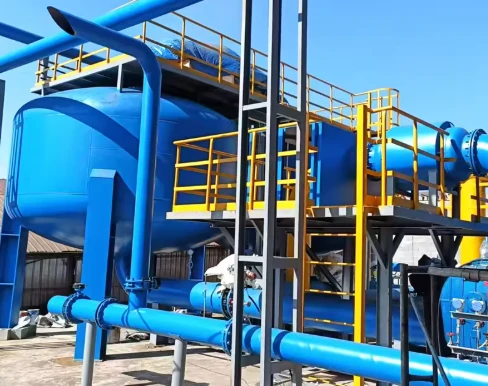

Kopalnia polimetali w Andach wymagała niezawodnego zasilania tlenem w ilości 2000 Nm3/h do procesu ługowania. Poprzedni sprzęt nie osiągał wydajności i stale się przegrzewał. Firma GNEE dostarczyła:kontenerowa instalacja VPSA-dostosowana do wysokościwyposażony w turbodmuchawy VFD, ulepszoną-pętlę chłodzenia wodą i dostosowany profil sterowania.
Wyniki:Roślina osiągnięta100% pojemności znamionowej i 93% czystości od pierwszego dniaw środowisku rozrzedzonego-powietrza. Inteligentny system zarządzania temperaturą utrzymywał wszystkie komponenty w bezpiecznych granicach roboczych, zapewniając wydajnośćDostępność operacyjna na poziomie 99,5%.już w pierwszym roku, umożliwiając nieprzerwaną produkcję.
Wniosek: zaopatrzenie w tlen bez ograniczeń geograficznych
Zdolność do zapewnienia gwarantowanej wydajności niezależnie od wysokości nie jest już teoretyczną przewagą, ale praktyczną rzeczywistością inżynierską. Przełomy GNEE wkompensacja masy powietrza, adaptacyjne zarządzanie temperaturą i inteligentna kontrola procesuprzekształcić technologię VPSA w rozwiązanie naprawdę odporne i możliwe do wdrożenia na całym świecie. Niezależnie od tego, czy chodzi o kopalnię-na dużych wysokościach, oczyszczalnię ścieków-na płaskowyżu czy szpital górski, zaopatrzenie w tlen może być teraz tak niezawodne, jak na poziomie morza.
Czy lokalizacja Twojego projektu ogranicza możliwości zaopatrzenia w tlen?
Skontaktuj się z zespołem inżynierów GNEE, aby uzyskać bezpłatną-ocenę wykonalności dla konkretnej wysokości.Przeanalizujemy warunki w Twojej lokalizacji i zapewnimy szczegółową gwarancję wydajności systemu zbudowanego tak, aby dobrze się rozwijał w Twoim środowisku.
