Zaprojektowanie wydajnego systemu regeneracji rozpuszczalników dla wieży absorpcyjnej jest zadaniem krytycznym, które bezpośrednio wpływa na ogólną wydajność i opłacalność procesów przemysłowych. Jako wiodący dostawca wież absorpcyjnych byłem świadkiem na własne oczy znaczenia dobrze zaprojektowanego systemu regeneracji rozpuszczalników w zwiększaniu wydajności oczyszczania i oczyszczania gazów. Na tym blogu podzielę się kilkoma kluczowymi rozważaniami i krokami związanymi z projektowaniem takiego systemu.
Zrozumienie podstaw wieży absorpcyjnej i regeneracji rozpuszczalnikiem
Przed przystąpieniem do procesu projektowania konieczne jest zrozumienie podstawowych zasad wieży absorpcyjnej i regeneracji rozpuszczalnikiem. Wieża absorpcyjna to urządzenie służące do usuwania określonych składników ze strumienia gazu poprzez kontakt gazu z ciekłym rozpuszczalnikiem. Rozpuszczalnik selektywnie absorbuje docelowe składniki, a oczyszczony gaz opuszcza kolumnę. Jednak z biegiem czasu rozpuszczalnik nasyca się zaabsorbowanymi składnikami i wymaga regeneracji, aby przywrócić mu zdolność absorpcji.
Regeneracja rozpuszczalnika zazwyczaj obejmuje ogrzewanie bogatego rozpuszczalnika w celu uwolnienia zaabsorbowanych składników, a następnie oddzielenie rozpuszczalnika od uwolnionych składników. Proces ten umożliwia ponowne wykorzystanie rozpuszczalnika w wieży absorpcyjnej, zmniejszając potrzebę ciągłej wymiany rozpuszczalnika i minimalizując koszty operacyjne.
Kluczowe czynniki do rozważenia przy projektowaniu systemu regeneracji rozpuszczalnika
1. Wybór rozpuszczalnika
Wybór rozpuszczalnika jest kluczowym czynnikiem przy projektowaniu układu regeneracji rozpuszczalnika. Rozpuszczalnik powinien charakteryzować się wysoką selektywnością w stosunku do docelowych składników, dobrą stabilnością chemiczną, niską lotnością i niską toksycznością. Dodatkowo rozpuszczalnik powinien być łatwy do regeneracji, co oznacza, że powinien uwalniać zaabsorbowane składniki w rozsądnej temperaturze i ciśnieniu. Różne rozpuszczalniki mają różne wymagania dotyczące regeneracji, dlatego ważne jest, aby wybrać rozpuszczalnik zgodny z konstrukcją układu regeneracji.
2. Efektywność energetyczna
Zużycie energii jest głównym czynnikiem kosztowym regeneracji rozpuszczalników. Aby zaprojektować energooszczędny system, ważna jest optymalizacja procesów ogrzewania i chłodzenia. Jednym ze sposobów osiągnięcia tego jest wykorzystanie wymienników ciepła do odzyskiwania ciepła z gorącego, zregenerowanego rozpuszczalnika i przeniesienia go do zimnego rozpuszczalnika bogatego. Zmniejsza to ilość energii zewnętrznej wymaganej do ogrzewania bogatego rozpuszczalnika. Dodatkowo zastosowanie procesów regeneracji w niskiej temperaturze, takich jak destylacja próżniowa lub odpędzanie parą wodną, może również pomóc w zmniejszeniu zużycia energii.
3. Skuteczność separacji
Oddzielenie rozpuszczalnika od uwolnionych składników jest krytycznym etapem procesu regeneracji. Konstrukcja sprzętu do separacji, takiego jak kolumny destylacyjne lub kolumny odpędowe, powinna zapewniać wysoką skuteczność separacji. Na przykład przemysłową kolumnę destylacyjną można zastosować do oddzielenia rozpuszczalnika od zaabsorbowanych składników na podstawie ich różnych temperatur wrzenia. Kolumnę należy zaprojektować z odpowiednią liczbą tac lub materiałów wypełniających, aby osiągnąć pożądaną skuteczność separacji.
4. Integracja procesów
Integracja systemu regeneracji rozpuszczalników z wieżą absorpcyjną i innymi jednostkami procesowymi może poprawić ogólną wydajność procesu. Na przykład ciepło wytworzone w układzie regeneracji można wykorzystać do wstępnego podgrzania gazu zasilającego w wieży absorpcyjnej, zmniejszając zużycie energii w całym procesie. Dodatkowo projekt systemu powinien uwzględniać interakcję pomiędzy wieżą absorpcyjną a systemem regeneracji, aby zapewnić płynne działanie.
Etapy projektowania wydajnego systemu regeneracji rozpuszczalników
1. Symulacja procesu
Pierwszym krokiem w projektowaniu układu regeneracji rozpuszczalników jest przeprowadzenie symulacji procesu. Oprogramowanie do symulacji procesu można wykorzystać do modelowania wieży absorpcyjnej i układu regeneracji rozpuszczalnika, biorąc pod uwagę takie czynniki, jak właściwości rozpuszczalnika, skład gazu, warunki pracy i specyfikacje sprzętu. Wyniki symulacji można wykorzystać do optymalizacji parametrów projektowych, takich jak wielkość sprzętu, natężenia przepływu oraz temperatury i ciśnienia robocze.
2. Wybór i dobór sprzętu

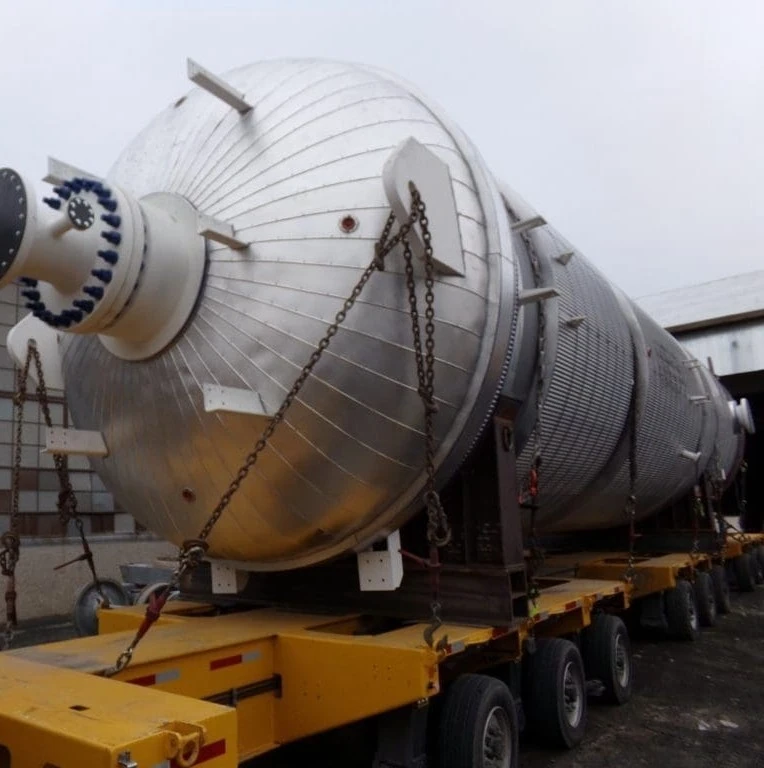

Na podstawie wyników symulacji procesu można wybrać i dopasować odpowiednie wyposażenie dla układu regeneracji rozpuszczalników. Obejmuje to grzejniki, wymienniki ciepła, kolumny destylacyjne, pompy i zawory. Sprzęt należy wybrać na podstawie jego wydajności, niezawodności i opłacalności. Na przykład kolumnę odmetanowującą można zastosować w układzie regeneracji, jeśli zaabsorbowane składniki obejmują metan.
3. Projekt systemu sterowania
Dobrze zaprojektowany układ sterowania jest niezbędny do wydajnego działania układu regeneracji rozpuszczalnika. System sterowania powinien być w stanie monitorować i regulować parametry operacyjne, takie jak temperatura, ciśnienie, natężenie przepływu i stężenie rozpuszczalnika, aby zapewnić stabilną i wydajną pracę. Pętle sterujące ze sprzężeniem zwrotnym można wykorzystać do utrzymania pożądanych warunków pracy, a alarmy można ustawić w celu ostrzegania operatorów w przypadku nietypowych warunków.
4. Względy bezpieczeństwa
Bezpieczeństwo jest najwyższym priorytetem przy projektowaniu systemu regeneracji rozpuszczalników. System powinien być zaprojektowany tak, aby zapobiegać wyciekom, pożarom i eksplozjom. Obejmuje to zastosowanie odpowiednich materiałów konstrukcyjnych, instalację zaworów bezpieczeństwa i urządzeń nadmiarowych oraz wdrożenie właściwej wentylacji i procedur reagowania w sytuacjach awaryjnych. Dodatkowo projekt powinien być zgodny z odpowiednimi normami i przepisami bezpieczeństwa.
Studium przypadku: System regeneracji rozpuszczalników dla wieży odsiarczającej
Przyjrzyjmy się studium przypadku układu regeneracji rozpuszczalników dla wieży odsiarczającej. W tym przypadku docelowym składnikiem jest dwutlenek siarki (SO₂), a rozpuszczalnikiem jest wodny roztwór aminy.
Bogaty rozpuszczalnik z wieży odsiarczającej jest najpierw wstępnie podgrzewany za pomocą wymiennika ciepła, gdzie odzyskuje ciepło z gorącego, zregenerowanego rozpuszczalnika. Wstępnie ogrzany bogaty rozpuszczalnik następnie wchodzi do kolumny odpędowej, gdzie jest dalej podgrzewany w celu uwolnienia zaabsorbowanego SO2. SO2 oddziela się od rozpuszczalnika w kolumnie odpędowej i wypływa w postaci strumienia gazu. Zregenerowany rozpuszczalnik jest następnie schładzany za pomocą innego wymiennika ciepła i zawracany do wieży odsiarczającej.
Optymalizując konstrukcję wymienników ciepła, kolumny odpędowej i układu sterowania, zużycie energii w układzie regeneracji rozpuszczalnika zostało znacznie zmniejszone. Dodatkowo poprawiono skuteczność separacji w kolumnie odpędowej, zapewniając, że zregenerowany rozpuszczalnik miał niskie stężenie SO2 i mógł być skutecznie ponownie wykorzystany w wieży odsiarczającej.
Wniosek
Zaprojektowanie wydajnego systemu regeneracji rozpuszczalników dla wieży absorpcyjnej wymaga wszechstronnego zrozumienia zasad procesu, dokładnego rozważenia kluczowych czynników, takich jak dobór rozpuszczalnika, efektywność energetyczna, wydajność separacji i integracja procesu, a także systematycznego podejścia do etapów projektowania. Postępując zgodnie z tymi wytycznymi, możliwe jest zaprojektowanie systemu regeneracji rozpuszczalników, który będzie opłacalny, energooszczędny i niezawodny.
Jeśli chcesz dowiedzieć się więcej na temat naszych wież absorpcyjnych i systemów regeneracji rozpuszczalników lub masz specyficzne wymagania dotyczące procesów przemysłowych, skontaktuj się z nami w celu szczegółowej dyskusji i negocjacji w sprawie zamówień.
Referencje
- Perry, RH i Green, DW (red.). (2008). Podręcznik inżynierów chemików Perry'ego . McGraw-Wzgórze.
- Sinnott, Karolina Południowa (2005). Inżynieria chemiczna Coulsona i Richardsona: tom 6 - Projektowanie inżynierii chemicznej. Elsevier.
- Towler, lekarz rodzinny i Sinnott, Republika Południowej Afryki (2013). Projektowanie inżynierii chemicznej: zasady, praktyka i ekonomika projektowania instalacji i procesów. Elsevier.
