Hej tam! Należę do zespołu dostawców wymienników ciepła i dzisiaj chcę porozmawiać o tym, jak obliczyć wymaganą powierzchnię wymiany ciepła w wymienniku ciepła. To kluczowy krok w doborze odpowiedniego wymiennika ciepła do Twoich potrzeb, więc przejdźmy do rzeczy!
Zrozumienie podstaw wymiany ciepła
Zanim zaczniemy obliczać powierzchnię wymiany ciepła, musimy zrozumieć podstawowe zasady wymiany ciepła. Istnieją trzy główne sposoby przenoszenia ciepła: przewodzenie, konwekcja i promieniowanie. W większości wymienników ciepła kluczowe znaczenie mają przewodzenie i konwekcja.
Przewodnictwo ma miejsce, gdy ciepło przepływa przez materiał stały. Wyobraź sobie metalowy pręt, który nagrzewa się na jednym końcu i stopniowo nagrzewa cały pręt. W wymienniku ciepła ciepło przekazywane jest przez ścianki rur lub płyt.
Konwekcja to przenoszenie ciepła poprzez ruch płynu (cieczy lub gazu). W wymienniku ciepła gorące i zimne płyny przepływają po różnych stronach powierzchni wymiany ciepła, a ciepło jest przenoszone z gorącego płynu do zimnego przez tę powierzchnię.
Równanie przenoszenia ciepła
Podstawą obliczenia powierzchni wymiany ciepła jest równanie wymiany ciepła, które wynosi Q = U × A × ΔTm. Rozbijmy to:
- Q: Jest to współczynnik przenikania ciepła mierzony w watach (W) lub brytyjskich jednostkach termicznych na godzinę (BTU/godz.). Wskazuje, ile ciepła należy przekazać z gorącego płynu do zimnego płynu. Q można obliczyć na podstawie masowego natężenia przepływu, ciepła właściwego i zmiany temperatury płynów. Wzór na Q to Q = m × Cp × ΔT, gdzie m to masowe natężenie przepływu, Cp to ciepło właściwe, a ΔT to zmiana temperatury.
- W: Jest to ogólny współczynnik przenikania ciepła mierzony w W/(m²·K) lub BTU/(hr·ft²·°F). Uwzględnia opór przenikania ciepła po obu stronach powierzchni wymiany ciepła, a także opór samej powierzchni. Wartość U zależy od wielu czynników, takich jak rodzaj płynu, natężenie przepływu, geometria wymiennika ciepła i materiał powierzchni wymiany ciepła.
- A: Jest to powierzchnia wymiany ciepła, którą staramy się znaleźć, mierzona w metrach kwadratowych (m²) lub stopach kwadratowych (ft²).
- ΔTm: Jest to logarytmiczna średnia różnica temperatur (LMTD), która jest miarą średniej różnicy temperatur pomiędzy gorącymi i zimnymi płynami na całej długości wymiennika ciepła. Wzór na ΔTm jest nieco skomplikowany, ale opiera się na temperaturach na wlocie i wylocie gorących i zimnych płynów.
Obliczenia krok po kroku
Teraz, gdy znamy równanie, przejdźmy do kolejnych kroków, aby obliczyć wymaganą powierzchnię wymiany ciepła:
Krok 1: Określ współczynnik przenikania ciepła (Q)
Najpierw musisz obliczyć, ile ciepła należy przekazać. Zależy to od konkretnego zastosowania. Na przykład, jeśli używasz wymiennika ciepła do podgrzewania wody w procesie, musisz znać masowe natężenie przepływu wody, jej temperaturę początkową i końcową oraz jej ciepło właściwe.
Załóżmy, że przepływ wody wynosi 10 kg/s i chcesz ją podgrzać z 20°C do 80°C. Ciepło właściwe wody wynosi około 4,18 kJ/(kg·K). Korzystając ze wzoru Q = m × Cp × ΔT, możemy obliczyć Q w następujący sposób:
Q = 10 kg/s × 4,18 kJ/(kg·K) × (80°C – 20°C) = 10 × 4,18 × 60 = 2508 kJ/s = 2508000 W
Krok 2: Oszacuj całkowity współczynnik przenikania ciepła (U)
Wartość U może się znacznie różnić w zależności od rodzaju wymiennika ciepła i stosowanych płynów. Typowe wartości U można znaleźć w podręcznikach inżynierskich lub zasobach internetowych. Na przykład dla płaszczowo-rurowego wymiennika ciepła z wodą po obu stronach, U może wynosić około 1000 - 3000 W/(m²·K).
Załóżmy, że używamy przemysłowego wymiennika ciepła płaszczowo-rurowego i w oparciu o nasze doświadczenie oraz właściwości płynu szacujemy, że U wynosi 2000 W/(m²·K).
Krok 3: Oblicz logarytmiczną średnią różnicę temperatur (ΔTm)
Aby obliczyć ΔTm, należy znać temperatury wlotu i wylotu gorących i zimnych płynów. Załóżmy, że gorący płyn wpływa o temperaturze 120°C i wypływa o temperaturze 90°C, a zimny płyn wpływa o temperaturze 20°C i wypływa o temperaturze 80°C.
Wzór na ΔTm jest następujący:
ΔTm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
gdzie ΔT1 to różnica temperatur na jednym końcu wymiennika ciepła, a ΔT2 to różnica temperatur na drugim końcu.
ΔT1 = 120°C - 80°C = 40°C
ΔT2 = 90°C - 20°C = 70°C
ΔTm = (40°C - 70°C) / ln(40°C / 70°C) ≈ 53,6°C
Krok 4: Oblicz powierzchnię wymiany ciepła (A)
Teraz, gdy mamy Q, U i ΔTm, możemy użyć równania przenikania ciepła Q = U × A × ΔTm, aby rozwiązać A:
A = Q / (U × ΔTm)
A = 2508000 W / (2000 W/(m²·K) × 53,6 K) ≈ 23,4 m²
Czynniki wpływające na obliczenia
Należy pamiętać, że istnieje kilka czynników, które mogą mieć wpływ na dokładność naszych obliczeń:
- Właściwości płynu: Ciepło właściwe, gęstość, lepkość i przewodność cieplna płynów mogą zmieniać się wraz z temperaturą i ciśnieniem. Zmiany te mogą mieć wpływ na szybkość wymiany ciepła i całkowity współczynnik przenikania ciepła.
- Reżim przepływu: Reżim przepływu (laminarny lub turbulentny) płynów może również mieć duży wpływ na wymianę ciepła. Przepływ turbulentny generalnie powoduje wyższe współczynniki przenikania ciepła niż przepływ laminarny.
- Zanieczyszczenie: Z biegiem czasu na powierzchni wymiany ciepła mogą gromadzić się osady, co może zwiększyć opór wymiany ciepła i zmniejszyć ogólny współczynnik przenikania ciepła. Nazywa się to osadzaniem się zanieczyszczeń i należy je wziąć pod uwagę przy projektowaniu wymiennika ciepła.
Różne typy wymienników ciepła
Dostępnych jest wiele różnych typów wymienników ciepła, każdy z nich ma swoje zalety i wady. Niektóre popularne typy obejmują:
- Płaszczowo-rurowe wymienniki ciepła: Są to najczęściej stosowane typy wymienników ciepła. Składają się z muszli (dużego cylindrycznego naczynia) i wiązki rurek. Ciepłe i zimne płyny przepływają odpowiednio przez rurki i płaszcz. Przemysłowy wymiennik ciepła płaszczowo-rurowy to świetna opcja do wielu zastosowań przemysłowych.

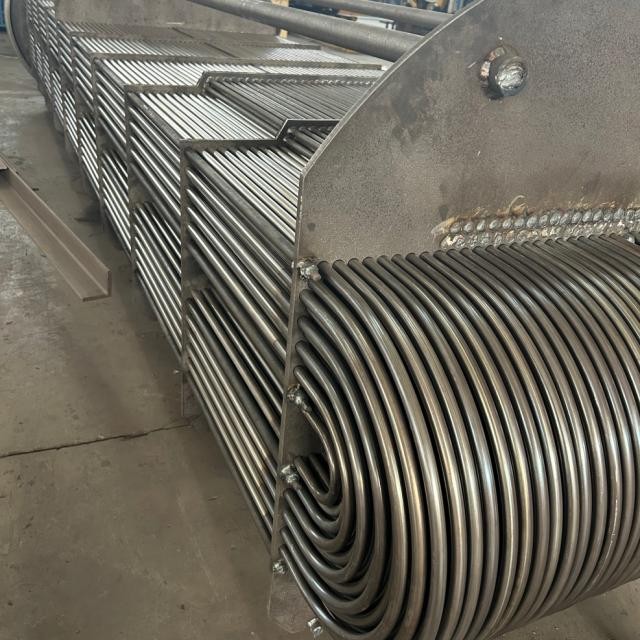

- Wymienniki ciepła z rurką i płaszczem w kształcie litery U: Są to odmiany płaszczowo-rurowego wymiennika ciepła, w którym rury są wygięte w kształt litery U. Taka konstrukcja umożliwia rozszerzanie i kurczenie się cieplne bez powodowania nadmiernych naprężeń w rurach. Więcej szczegółów znajdziesz w artykule Wymiennik ciepła z płaszczem i rurką w kształcie litery U.

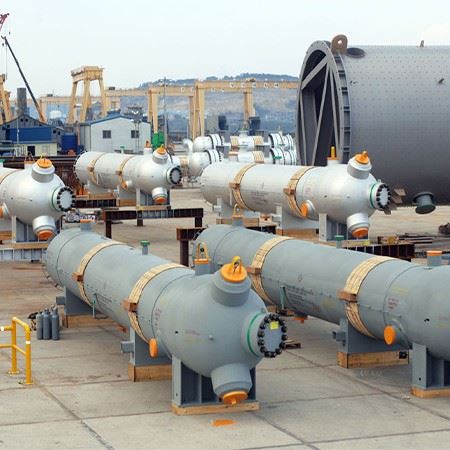

- Niskociśnieniowe podgrzewacze wody zasilającej: Są one stosowane w elektrowniach do podgrzewania wody zasilającej przed jej wejściem do kotła. Zwykle działają przy niskim ciśnieniu i wykorzystują parę jako czynnik grzewczy. Niskociśnieniowy podgrzewacz wody zasilającej to wyspecjalizowany typ wymiennika ciepła do tego zastosowania.
Wniosek
Obliczanie wymaganej powierzchni wymiany ciepła wymiennika ciepła jest złożonym, ale niezbędnym procesem. Rozumiejąc podstawowe zasady wymiany ciepła, korzystając z równania wymiany ciepła i biorąc pod uwagę różne czynniki, które mogą mieć wpływ na obliczenia, możesz mieć pewność, że wybierzesz wymiennik ciepła odpowiedni do swoich potrzeb.
Jeśli szukasz wymiennika ciepła i potrzebujesz pomocy w procesie doboru rozmiaru lub wyboru, nie wahaj się z nami skontaktować. Jesteśmy zespołem ekspertów z wieloletnim doświadczeniem w branży wymienników ciepła i jesteśmy tutaj, aby zapewnić Ci najlepsze rozwiązania. Niezależnie od tego, czy potrzebujesz przemysłowego wymiennika ciepła płaszczowo-rurowego, wymiennika ciepła płaszczowo-rurowego w kształcie litery U, czy niskociśnieniowego podgrzewacza wody zasilającej, mamy wszystko, czego potrzebujesz. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę!
